Connecter Relais thermostat Netatmo sur PAC Technibel PHRT 9
Bonjour à tous,
Je viens de faire l'acquisition d'un thermostat intelligent Netatmo, je souhaite le connecter sur ma PAC de marque Technibel, modèle PHRT 9.
Je dispose actuellement d'un thermostat filaire et je souhaiterais installer le Netatmo en non filaire.
Mon soucis concerne le branchement du relais, en consultant la doc de ma PAC, je trouve rien concernant les bornes d'entrée du thermostat pour brancher les deux fils de commande sur le relais.
J'ai bien entendu vérifier la compatibilité du matériel avant de prendre le Netatmo.
Savez-vous où se situe les bornes SVP ?
Merci d'avance,
Comments
5 comments
Bonjour,
Il vous faut brancher les fils gris et noir de l'adaptateur chaudière là où sont branchés actuellement les fils du thermostat en place (après les avoir retirés). Les fils rouge (phase) et bleu (neutre) devront être branchés sur les bornes correspondantes à l'arrivée du secteur dans la chaudière.
L'adaptateur chaudière sera placé à l'arrière de votre relais (passerelle Wifi).

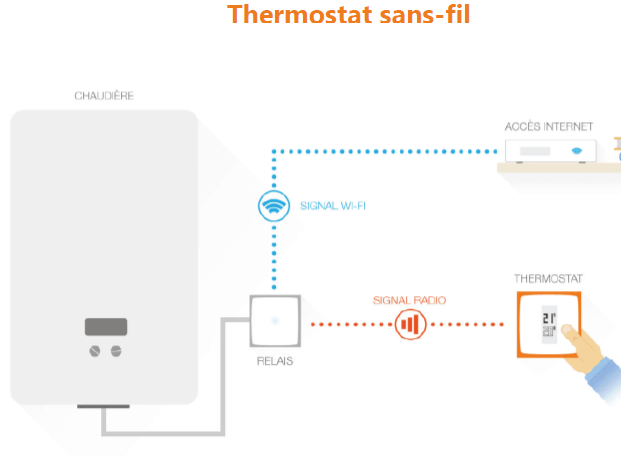

Vous aurez ainsi une installation comme suit :
Bonjour,
Merci de votre retour, donc en fait les deux câbles branchés sur mon thermostat filaire actuel seront branchés au même endroit que pour les câbles de commandes du relais et non pas les fils d'alimentation (rouge + bleu) si j'ai bien ? Comment localiser l'arrivée dans le secteur au niveau de la PAC SVP?
Retirez les 2 fils de votre actuel thermostat; remplacez-les sur ces bornes par les fils gris et noir de l'adaptateur chaudière fourni par Netatmo avec le thermostat et le relais.
Pour trouver où brancher les fils rouge et bleu de ce câble, regardez par où rentre le câble d'alimentation dans votre PAC, suivez son cheminement jusqu'aux bornes où il se connecte sur une carte; il doit y avoir 3 fils : jaune/vert (terre), bleu (neutre) et rouge ou brun ou noir (phase).
ajoutez le bleu et le rouge sur les bornes correspondantes (ignorer la terre), tout cela bien-sûr après avoir débranché ou coupé l'alimentation de la chaudière.
Bonjour,
J'ai pu installé correctement mon thermostat NETATMO, merci de votre retour qui m'a beaucoup aidé.
Cordialement,
Bonjour,
Quand on peut s'entr'aider, c'est avec plaisir ...
